에어트랜스포터

에어트랜스포터




에어트랜스포터

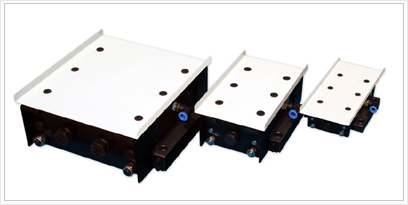

Air Transporter

전반적인 산업 활동을 살펴보면, 노동력에 의존하던 전근대적인 산업에서 완전히 벗어나 새로운 하드웨어와 소프트웨어를 결합한 완전 무인 자동화까지 발전하고 있습니다. 노사관계 및 국내외 경제의 불확실성 등을 감한해 보면, 자동화는 기업이 살아남기 위한 최소한의 투자라고 볼 수 있습니다.
당사에서 개발한 에어 트랜스포터는 아시아에서 최초로 개발되었고, 현존하는 제품 중 최고의 품질과 성능을 자랑하고 있습니다. 프레스 작업등 위험으로부터 인명과 금형을 보호하고 생산성을 향상시켜 줍니다. 미국 및 일본을 포함한 유럽 선진국에서는 널리 보급되어 사용되고 있으며, 본 제품은 여러 선진국으로 수출되고 있으며, 높은 품질을 인정받고 있습니다.
〔CE마크 & S마크 획득〕



제품의 특장점



◎ 기계 구동 소음이 적다.
◎ 구조가 간단하고 설치가 편리.
◎ 스풀 벨브(Spool valve)에 의해 에어흡입, 방출을 함으로써 원활한 이송피드 제공.
◎ 물체의 관성을 이용하므로, 무게와 마찰계수에 따라 Max.8도 까지 이송가능.

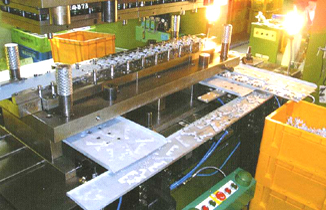

◎ 여러가지 작업환경(프레스, 사출, 제품선별, 제품의 이송)에도 적절한 활용이 가능.
◎ 이송판(Tray)구조이므로 작업 변경시 재설치가 편리.
◎ 이송판(Tray)구조이므로 좁은 틈(Min.15mm), 깊고 넓은 면적에서 효과적인 사용이 가능.
◎ 한대의 기계로 여러개의 이송판(Tray)을 설치할 수 있음.
◎ 압축 공기와 간단한 부품의 조합으로 구성되었으므로 사후관리가 편리.

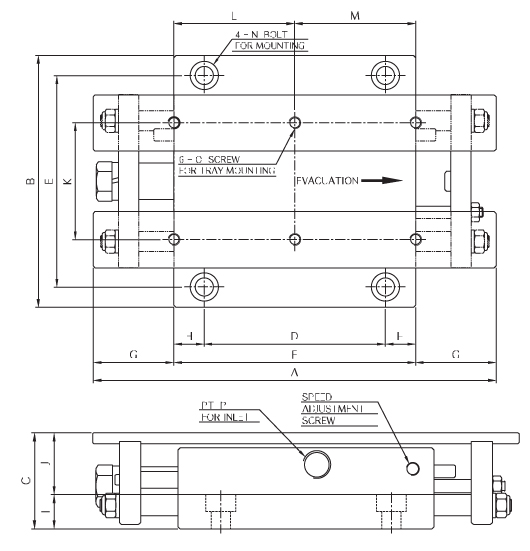

▨ 도면 & 치수




◎ Dimensions (mm)
MOEEL SM12 SM48 SM100
사 양(사용압력 4.5~5.5kg/㎠)
기계용량 (kg) 12 48 100
압축공기 소모량 (l/min) 12 46 130
소음 (db-A) 68 68 69
최대 행정 길이 (mm) 24 26 27
최대 이송판 무게 (kg) 2.9 5.8 20
권장 분당 행정횟수 (spm) 120 110 100
기계 중량 (kg) 2.5 6.5 18.2
치 수
A mm 200 240 290
B mm 125 170 300
C mm 46 78 102
D mm 90 100 140
E mm 105 145 270
F mm 120 140 180
G mm 40 50 55
H mm 15 20 20
I mm 16 26 35
J mm 30 52 67
K mm 58 85 200
L mm 60 70 90
M mm 60 70 90
N M8 M10 M10
O M6 M8 M8
P 1/4" 3/8" 3/8"

◎ TRANSPORTER 사용 및 설치
1. AIR LINE : MAIN AIR LINE ->DRAIN -> 3POINT COMBINATION(AIR UNIT) ->TRANSPORTER
................. ON/OFF 밸브는 안전사고의 위험이 없는 곳에 설치
2. 공압용 오일 : 터빈유 1종 ISO VG32(동일 성능의 기름) 1분당 1방울 정도
3. 사용공압 : 4~6 kg/㎠ 권장공압 : 5kg/㎠
4. 최대 이송판 무게를 초과하여 사용할 경우 원활한 취출에 영향을 줄 수 있음
5. 이송판(TRAY, CHUTE) 볼트 조립시 이송판(TRAY,CHUTE)표면보다 볼트 윗면이 낮아야 함.
...TRAY MOUNTING BOLT : CS M6 & M8-6EA
6. 이송판(TRAY,CHUTE)이 길고 넓을 경우 이송판(TRAY, CHUTE)의 원활한 수평 운동을 위하여 베어링이나
...마찰계수가 낮은 재질을 운동을 위하여 베어링이나 마찰계수가 낮은 재질을 이용하여 이송판(TRAY, CHUTE)
...하부를 보강하여야 한다
7. 타발유 과다 도포시 이송판(TRAY, CHUTE) 상면과 물체사이의 기밀유지로 인해 접착력이 증대되므로
... 접촉 단면적을 최소화 시켜야 한다(TRAY상면에 철망 설치)
8. 트렌스포터 측면에 있는 스피드 컨트롤러와 압력조절장치에서 공압을 조절함 으로써 최적의 취출효과를
... 얻을 수 있다
..* 권장SPM : 120~80 SPM
9. 트렌스포터 하부에 있는 소음기의 이물질을 매월 1회이상 제거하여야 한다
10. 트렌스포터 구동시 움직이지 않을 경우 TRAY를 부드럽게 밀어 주면 원활한 작동이 이루어 진다.
11. 이송속도 : 8-10 m/Min
12. 트레이 설치시 최대 경사각도(상향) :
13. 트렌스포터 무상AS : 1년
14. SPM을 높여 사용하면 내부를 구성하고 있는 O-Ring에 영향을 주며, 이송속도의 증가로 한계가 있으므로
..... 권장SPM을 추천함.
15. 특허 : 0284734
