LEM - LEM프레스
4200 시리즈
특징
-

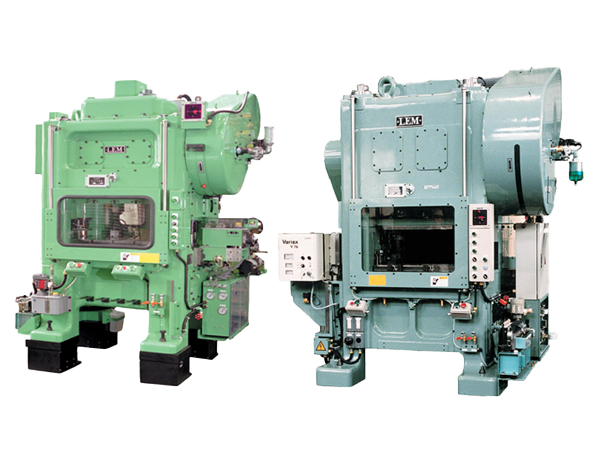

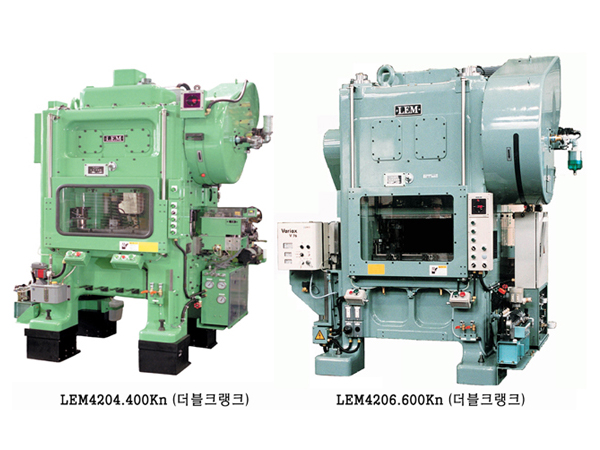

LEM 4200시리즈
- 능력 300~3000kn LEM고유의 더블크랭크 표준기로서의 실용화
- 높아진 [가격대성능비]에 의한 토탈코스트의 저감가능
- 안정된 정밀가공, 초기정도를 포함한 내구성 중시형
- 1) 편심하중 대응설계
- 2) 풀하중시의 부분
- 3) 전체 늘어남을 수치해석에 의해 극소화
사양
|
형식/Type
|
단위
|
LEM4203
|
LEM4204
|
LEM4206
|
LEM4208
|
LEM4210
|
|
기본구조 Mechanics
|
|
더블 크랭크
크로스 샤프트 4포스트가이드 |
더블크랭크
4포스트가이드 스트레이트 사이드 |
더블크랭크
4포스트가이드 스트레이트 사이드 |
더블크랭크
4포스트가이드 스트레이트 사이드 |
더블크랭크
4포스트가이드 스트레이트 사이드 |
|
능력 Capacity
|
kn
|
300
|
400
|
600
|
800
|
1000
|
|
스트록 길이 Stroke Length
|
mm
|
30
|
30
|
30
|
30
|
80
|
|
스트록 속도 Speed
|
spm
|
~800
|
~600
|
~500
|
~500
|
~200
|
|
다이하이트 Die Height
|
mm
|
250
|
250
|
280
|
300
|
320
|
|
슬라이드 어저스트
Slide Adjust |
mm
|
30
|
30
|
30
|
50
|
50
|
|
볼스터 치수
Bolster Area |
mm
|
650x400
|
700x500
|
950x500
|
1100x600
|
1250x700
|
