초정밀레벨러(일본 Copal)

초정밀레벨러 CFM -110SR
세계유일! 가격과 성능을 극대화한 최신모델!


효과
1. 코일재의 와인딩 성질을 제거하였습니다.
2. 소재가 갖고있는 잔류 응력을 최대로 낮추었습니다.
3. 프레스 가공후의 제품 정밀도를 향상 시켜줍니다.
고정밀도
이전부터 호평을 받았던 고정밀 교정을 계승하고 나아가
오일 부착을 최소화한 구조로 리드 프레임 등의
고정밀도의 교정에 효과적 입니다.

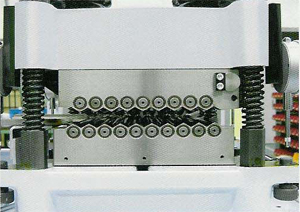

완전한 오일레스
베어링 부분에 오일 윤활을 쓰지 않는 설계로
롤러의 오일 부착을 최소로 억제합니다.
오일의 부착을 금하는 재료에도 안심하고 사용할 수 있습니다.

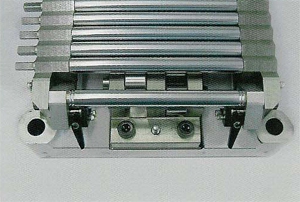

롤 교체장치

잔손이 많이 가는 상하 조리 가공을 위한 교체
작업이 롤 교체 장치 내장에 의해 원터치로 정
확하게 전환됩니다.

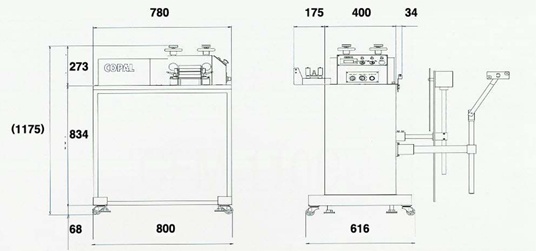

도면

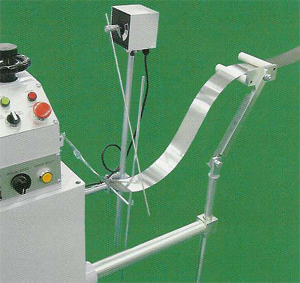

진동방지 장치
프레스 운전중에 프레스 이송피치에서 프레스 재료가 함께 움직여 큰 진동이 발생하게 됩니다.
이런경우, 거리(L)을 변화시킴에 따라 프레스재가 가지는 고유 진동수를 바꾸어 공진을 없애고 큰 진동을 방지할 수 있습니다.

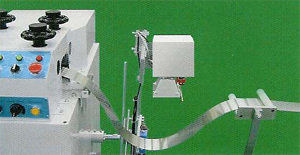

비접촉 센서 유니트(옵션)

비접촉 센서에 초음파 방식을 이용하여 재질과 혈이 뚫리는
2차가공 등의 재료에 관계없이 재료 늘어짐의 검출이 비접촉으로 가능합니다.


제품사양
기 종
A-시리즈
SR-시리즈
CFM-50A
CFM-200AS
CFM-110SR
CFM-150SR
CFM-200SR
교정
능력
두께
0.03~0.25mm
0.3~1.5mm
0.1~1.3mm
0.1~1.0mm
0.1~0.7mm
폭(최대)
50mm
200mm
110mm
150mm
200mm
이송속도
1.1~11m/min무단변속
1.5~15m/min무단변속
1.5~30m/min무단변속
1.5~30m/min무단변속
1.5~30m/min무단변속
롤러
사양
Work
롤러
사양
직경
ø6mm
ø19mm
ø12mm
ø12mm
ø12mm
길이
60mm
220mm
125mm
165mm
215mm
갯수(위)
13개
9개
9개
9개
9개
갯수
(아래)
14개
10개
10개
10개
10개
교체롤러
1개
1개
1개
1개
1개
합계
28개
20개
20개
20개
20개
공급방법
(롤러메탈료공급)
자동윤활순환식
자동윤활순환식
완전무급유
완전무급유
완전무급유
백업롤러
상, 하 모든Work롤러에 장착
<-
<-
<-
<-
롤러간격 조정
상부롤러조정식
다이얼 눈금(1/100mm)
<-
<-
<-
<-
전동기(모터)
0.4kw 4P 200V3상
2.2kw 4P 200V3상
1.5kw 4P 200V3상
1.5kw 4P 200V3상
1.5kw 4P 200V3상
기계중량(약)
150kg
450kg
360kg
380kg
410kg
기계
폭(최대)
630mm
730mm
684mm
684mm
684mm
전길이(제어박스포함)
990mm
960mm
800mm
825mm
875mm
전체높이(케스터포함)
1148mm
1229mm
1175mm
1175mm
1175mm
전동기(모터)
표준사양
<-
<-
<-
<-
기계중량(약)
"
<-
<-
<-
<-
제어방식
자동추종
댄싱암 방식
x
옵션
<-
<-
비접촉센서
x
x
<-
<-
ON/OFF
"
x
x
x
x
롤러 교체방식
"
<-
<-
<-
<-
가이드 롤러부
"
<-
<-
<-
<-
텐션 롤러부
"
<-
<-
<-
<-
가이드플레이트
"
<-
<-
<-
<-
"
<-
<-
<-
<-
부속
조정로드봉
"
<-
<-
<-
<-
공구류셋트
<-
<-
<-
<-
비고
수주생산품
수주생산품
수주생산품
수주생산품
수주생산품
