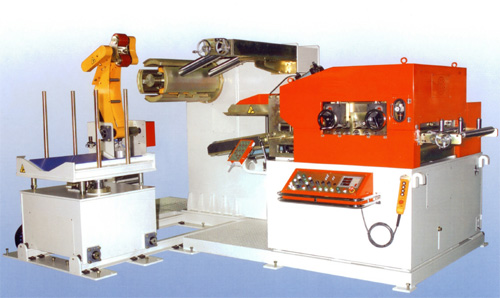

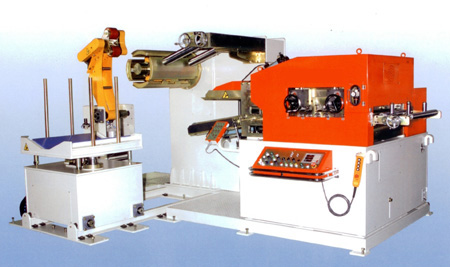

NC Leveller Feeder

NC Leveller Feeder
Press Giken 기술제휴 국내제작 완제품





MN Series

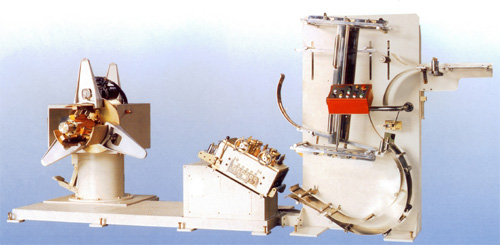

S-Loop Line / KSL Series
선택사양
- 유압확축
- UNCOIL회전 전동식
- Levelling Roll 11단
특징
- 짧은 공간에서 고속운전이 가능합니다.
- Press와 Leveller속도가 자동 동조됩니다.
- Coil Setting이 간편합니다.
- Core및 단자류 작업에 가장 적합한 기종입니다.
- Uncoiler Double.
- 인버터(Inverter)구동.
- Levelling Roll 9단


제품설명
기본사양

* 재료인입장치
* 유압확충장치
* 코일 가이드
* 광센서 루프조정
* 코일루프 받침대 (M, MO Series)
* 레벨링 롤 자동조절 (HN Type)
* 유압 코일투입장치
* 인버터 구동.
* 스너브 장치.
* 리모트 콘트롤 박스.
* 레벨링 및 피딩롤 경질크롬 도금
선택사양

* 코일대차
* 프레스 마스타 장치.
* 헤드 오픈타입

특 징

* 고성능 AC SERVO MOTOR 사용으로 정확한 이송 길이가 보장됩니다.
* 이송길이 조정이 간편합니다.
* 설계시 안정율을 높임으로서 기계의 고강성 및 내구성을 향상 시켰습니다.
* 코일 선단을 기구적으로 인입할 수 있는 장치가 부착되어 작업이 쉽게 이루어질 수 있습니다.
* 교정률과 이송률 모두 움직이는 릴리스 장치가 부착되어 있습니다.
* 패스라인 조정은 전동식으로 편리하게 동작시킬 수 있습니다.
* 오픈형은 코일투입 및 내부청소가 용이합니다.
* 레벨링 롤 조절은 전동식으로 스위치 조작만으로 간단하게 이루어집니다.(HN Type)

사 양
Spec/Model
KNLF-40M
KNLF-50M
KNLF-60M
KNLF-70M
KNLF-80M
KNLF-90M
KNLF-100M
코일두께(mm)
0.8~4.5
0.8~4.5
0.8~4.5
0.8~4.5
0.8~4.5
0.8~4.5
0.8~4.5
코일폭(mm)
50~400
50~500
50~600
50~700
50~800
50~900
50~1000
교정능력
1.6Tx400
1.6Tx400
1.6Tx400
1.6Tx400
1.6Tx400
1.6Tx400
1.6Tx400
2.3Tx400
2.3Tx400
2.3Tx400
2.3Tx400
2.3Tx400
2.3Tx400
2.3Tx400
3.2Tx250
3.2Tx250
3.2Tx250
3.2Tx250
3.2Tx250
3.2Tx250
3.2Tx250
4.5Tx160
4.5Tx160
4.5Tx160
4.5Tx160
4.5Tx160
4.5Tx160
4.5Tx160
내경(mm)
ø470-520
ø470-520
ø470-520
ø470-520
ø470-520
ø470-520
ø470-520
외경(mm)
ø1200
ø1200
ø1200
ø1200
ø1200
ø1200
ø1200
중량
3000
3000
3000
5000
5000
5000
5000
Servo Motor
AC Servo 3.5~7 kw

Spec/Model
KNLF-40H
KNLF-50H
KNLF-60H
KNLF-70H
KNLF-80H
KNLF-90H
KNLF-100H
코일두께(mm)
0.8~6
0.8~6
0.8~6
0.8~6
0.8~6
0.8~6
0.8~6
코일폭(mm)
50~400
50~500
50~600
50~700
50~800
50~900
50~1000
교정능력
2.3Tx400
2.3Tx500
2.3Tx600
2.3Tx700
2.3Tx800
2.3Tx900
2.3Tx900
3.2Tx400
3.2Tx500
3.2Tx600
3.2Tx650
3.2Tx710
3.2Tx710
3.2Tx710
4.5Tx250
4.5Tx250
4.5Tx250
4.5Tx250
4.5Tx250
4.5Tx250
4.5Tx250
6.0Tx200
6.0Tx200
6.0Tx200
6.0Tx200
6.0Tx200
6.0Tx200
6.0Tx200
내경(mm)
ø470-520
ø470-520
ø470-520
ø470-520
ø470-520
ø470-520
ø470-520
외경(mm)
ø1200
ø1200
ø1200
ø1200
ø1200
ø1200
ø1200
중량
3000
3000
3000
5000
5000
5000
5000
Servo Motor
AC Servo 3.5~11 kw
